　　世界最小級5G基站恒溫振蕩器的開發?日本電波哪里來的底氣?
　　日本電波株式會社即是我們常說的NDK晶振;眾所周知,該公司在車載產品方面可以說是位居世界車載元件領域的首位的;但是從今年開始,該公司似乎開始大舉進軍5G行業,從年初至今推出的新品和產品性能優化的產品大部分都是可應用于5G通信或是5G基站的;這不前幾日又推出了世界最小級5G基站恒溫振蕩器的開發技術.

　　為了在5G和本地5G的普及下實現高速,大容量通信和超低延遲通信,系統通過安裝大量小型基站來覆蓋該區域.這些小型基站將安裝在室外鋼管,屋頂,墻壁和其他狹窄空間的頂部,并且安裝場所的環境將暴露在直射的陽光,風和雨中,使其比以前更加嚴格.
　　由于小型基站設備的內部組件受高密度安裝和高溫高濕的外部環境變化所導致的內部溫度升高的影響,因此,緊湊的高穩定性晶體振蕩器在高溫下具有穩定的工作狀態,具有良好的溫度斜率特性且具有良好的相位噪聲特性.
　　為了滿足這些需求,我們通過開發專用的ASIC實現了小型化,該ASIC在單個芯片上包含所有振蕩器電路,溫度控制電路和OCXO的其他組件.
　　此外,通過利用從石英晶體生長到晶體振蕩器制造的集成制造優勢,我們開發了使用高Q晶體石英的小型SC切割振蕩器,以實現高穩定性和低噪聲5G系統所需.此外,與傳統的高精度TCXO相比,溫度斜率特性的值達到±0.1x10-9/°C,為1/200.另外,不引入濕氣和灰塵的氣密包裝的適應性提高了可靠性.
　　這款OCXO有源晶振的參數規格如下表所示:

Dimensions	7.0x5.0x3.3mm
Nominal Frequency Range	10MHzto50MHz
Standard Frequency	20M,30.72M,38.88M,48MHz
Output	LVCMOS
Supply Voltage[VCC]	DC+3.3V
Power Consumption(whenstable)	Max.0.6W
Operating Temperature Range	-40°Cto+95°C
Frequency/Temperature Slope Characteristics	Typ.+/-0.1x10-9/°C
Frequency/Temperature Characteristics	Max.+/-20x10-9

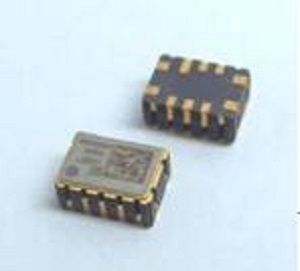

　　單單從尺寸上來看,確實可以稱得上是世界最小級,因?yàn)橐话愕暮銣鼐д穸际浅叽绫容^大的,長款均在十毫米以上,所以它多用在一些對尺寸要求不高,并且工作環境比較復雜的工業級產品之上,通信基站就是其中之一;而這款采用NDK最新制造技術生產的OCXO有源晶振的體積僅僅只有7.0*5.0mm.

世界最小級5G基站恒溫振蕩器的開發?日本電波哪里來的底氣?

　　當然,值得稱贊的不僅僅是其外觀封裝尺寸,還有它的工作溫度可高達+95攝氏度,對于工業級電子設備來說這樣的溫度承受力已經足夠了.該恒溫有源石英晶振輸出邏輯采用LVCMOS(低壓模式),這種輸出方式有CMOS高驅動功率的性能,并且同等條件下相位噪聲比CMOS更小.
